November 20, 2019 at 10:17 am #96759
cornwell40
ParticipantGot one of these beeping three times, when start pressed, but nothing else. Any ideas on 3 beep code?
ART. 454596 /model D8565NBNovember 20, 2019 at 11:11 am #464723kwatt
KeymasterAll I can find that may be of use is:
K.
[TABLE=”border: 0″]
[TR]
[TD] [TABLE=”border: 0″]
[TR]
[TD=”align: center”]
[/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD]DRYING PHASE
The drying stages.
Phase1 – drying time on the beginning without humidity sensing
Phase2 – drying phase with humidity sensor
Phase3 – extra drying time on the end of phase 2 without humidity sensing to achieve optimal performance.
Phase4 – extra drying (function) on the end without humidity sensing. Functional button S3.
Phase5 – cool down cycle.
Phase6 – anticrease[/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]

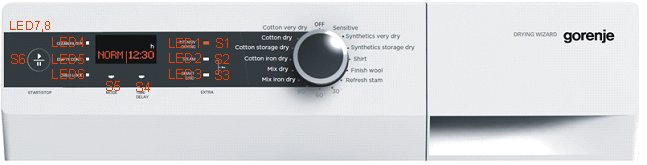

[TD]FUNCTION KEYS OPERATION[/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD]STEAM GENERATOR OPERATION (SG)
Steam generator linen care.
– Compresor and SG heater could works at the same time
– Main pump and SG pump could works at the same time
– Compresor operation equal as for normal drying phaseSteam generator heater operation
– The heater is switched on 2 seconds after the beginning of main motor rotation (CW or CCW) and switched off 2s before drum rotation stop
Steam generator pump operation
– Pump never works when steam heater is not on
– Pump operation during cycle 0,1 sec ON, 0,5 sec OFF[/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD]PUMP OPERATION
At the beginning of drying the pump switches on for 30 seconds to pump out eventual water
For the first time it switches on after 5 minutes, and then every 2 minutes (from the end of previous cycle) and operates for 30 seconds.
[/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD]HEATER OPERATION
Heater operates only in CW rotation.
[/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD]COMPRESSOR OPERATION REGIME
The compressor is switched on 3 seconds after the beginning of drum rotation and switches off 3 seconds before drum rotation stop.[/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD]FAN A OPERATION REGIME
The FanA is switched ON/OFF as for measured temperature NTC 2 on Compressor high pressure tube.[/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD]DRUM LIGHTDrum light switches on each time the dryer door is opened. If the dryer is left for 5 minutes with the door open, the light switches off.
[/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD]AIR IONIZER
Air IONIZER operates only when function AirIONIZER is on. Air IONIZER add negativ ions into the drum with positive effect to the linen (softer fibers, easier ironing).
[/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 1″]
[TR]
[TD]MAIN MOTOR[/TD]
[TD] [/TD]
[/TR]
[TR]
[TD]SPECIFICATIONS[/TD]
[TD]VALUE[/TD]
[/TR]
[TR]
[TD]Un[/TD]
[TD]220 – 240 V[/TD]
[/TR]
[TR]
[TD]Pmax[/TD]
[TD]460 W (nominal 190 W)[/TD]
[/TR]
[TR]
[TD]In[/TD]
[TD]0.80 A[/TD]
[/TR]
[TR]
[TD]Resistance[/TD]
[TD]Main 39 Ohm auxilliary 38 Ohm[/TD]
[/TR]
[TR]
[TD]Run capacitor[/TD]
[TD]8 μF[/TD]
[/TR]
[TR]
[TD]Cos φ[/TD]
[TD]0,9[/TD]
[/TR]
[TR]
[TD]Isol. Class[/TD]
[TD]F, thermal protected[/TD]
[/TR]
[/TABLE]
[TABLE]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 1″]
[TR]
[TD]COMPRESSOR[/TD]
[TD] [/TD]
[/TR]
[TR]
[TD]SPECIFICATIONS
[/TD]
[TD]VALUE[/TD]
[/TR]
[TR]
[TD]Nominal voltage, frequency[/TD]
[TD]220-240 V / 50 Hz[/TD]
[/TR]
[TR]
[TD]Voltage range[/TD]
[TD]187 ~ 264 V[/TD]
[/TR]
[TR]
[TD]Input power[/TD]
[TD]610 W[/TD]
[/TR]
[TR]
[TD]In[/TD]
[TD]2,8 A[/TD]
[/TR]
[TR]
[TD]Lock rotor current[/TD]
[TD]13.3 A[/TD]
[/TR]
[TR]
[TD]Run capacitor[/TD]
[TD]20 µF / 370 VAC[/TD]
[/TR]
[/TABLE]
[TABLE]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 1″]
[TR]
[TD]Water level sensor SG A, SG B[/TD]
[TD]level switch SG A, level switch SG B[/TD]
[/TR]
[TR]
[TD]Electrical Characteristics[/TD]
[TD] [/TD]
[/TR]
[TR]
[TD]Pnom[/TD]
[TD]10W[/TD]
[/TR]
[TR]
[TD]Switched Voltage (max)[/TD]
[TD]DC200V, AC140V[/TD]
[/TR]
[/TABLE]
[TABLE]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 0″]
[TR]

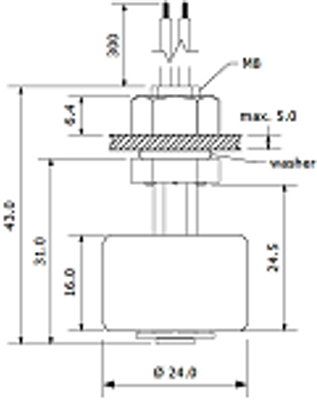

[TD]Level sensor 1 level reed switch[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 0″]
[TR]
[TD=”align: center”]
[/TD]
[/TR]
[/TABLE]
[TABLE]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 0″]
[TR]

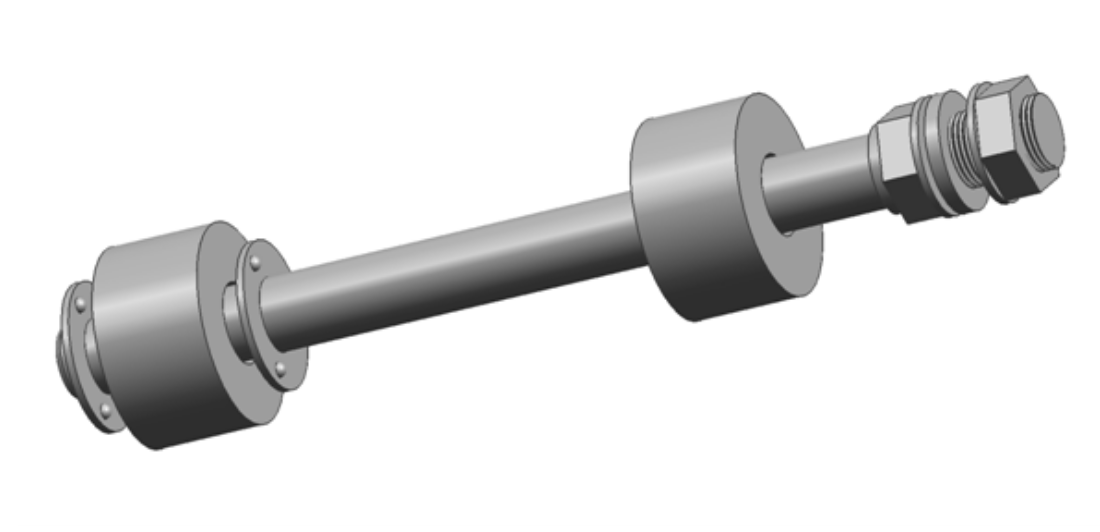

[TD]Level sensor 2 level reed switch
[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 0″]
[TR]
[TD=”align: center”]
[/TD]
[/TR]
[/TABLE]
[TABLE]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR]
[TD]TEMPERATURE SENSOR NTC1 and NTC2:
[/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 1″]
[TR]
[TD]T (°C)[/TD]
[TD]Rnom (Ω)[/TD]
[/TR]
[TR]
[TD]0[/TD]
[TD]63346[/TD]
[/TR]
[TR]
[TD]5[/TD]
[TD]49578[/TD]
[/TR]
[TR]
[TD]10[/TD]
[TD]39076[/TD]
[/TR]
[TR]
[TD]15[/TD]
[TD]31006[/TD]
[/TR]
[TR]
[TD]20[/TD]
[TD]24762[/TD]
[/TR]
[TR]
[TD]25[/TD]
[TD]19899[/TD]
[/TR]
[TR]
[TD]30[/TD]
[TD]16087[/TD]
[/TR]
[TR]
[TD]35[/TD]
[TD]13080[/TD]
[/TR]
[TR]
[TD]40[/TD]
[TD]10694[/TD]
[/TR]
[TR]
[TD]45[/TD]
[TD]8790[/TD]
[/TR]
[TR]
[TD]50[/TD]
[TD]7263[/TD]
[/TR]
[TR]
[TD]55[/TD]
[TD]6030[/TD]
[/TR]
[TR]
[TD]60[/TD]
[TD]5031[/TD]
[/TR]
[TR]
[TD]65[/TD]
[TD]4216[/TD]
[/TR]
[TR]
[TD]70[/TD]
[TD]3549[/TD]
[/TR]
[TR]
[TD]75[/TD]
[TD]3001[/TD]
[/TR]
[TR]
[TD]80[/TD]
[TD]2547[/TD]
[/TR]
[TR]
[TD]85[/TD]
[TD]2171[/TD]
[/TR]
[/TABLE]
[TABLE]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 0″]
[TR]

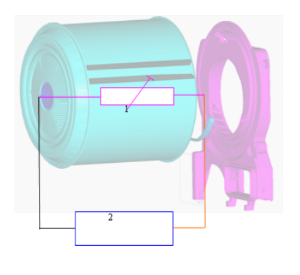

[TD]HUMIDITY SENSOR
Laundry resistance circuit (1 laundry, 2 control unit). Important junctions: vire-humidity sensor, drum shaft-brush.[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 0″]
[TR]
[TD=”align: center”]
[/TD]
[/TR]
[/TABLE]
[TABLE]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 1″]
[TR]
[TD]PUMP[/TD]
[TD] [/TD]
[/TR]
[TR]
[TD]SPECIFICATIONS[/TD]
[TD]VALUE[/TD]
[/TR]
[TR]
[TD]Un[/TD]
[TD]220 – 240V; 50Hz[/TD]
[/TR]
[TR]
[TD]Pmax[/TD]
[TD]10W (240V)[/TD]
[/TR]
[TR]
[TD]In[/TD]
[TD]74mA (240V)[/TD]
[/TR]
[TR]
[TD]R[/TD]
[TD]956 Ohm ± 8{e5d1b7155a01ef1f3b9c9968eaba33524ee81600d00d4be2b4d93ac2e58cec2d}[/TD]
[/TR]
[TR]
[TD]Isol. Class[/TD]
[TD]B, thermal protected[/TD]
[/TR]
[/TABLE]
[TABLE]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 1″]
[TR]
[TD]STEAM GENERATOR PUMP[/TD]
[TD] [/TD]
[/TR]
[TR]
[TD]SPECIFICATIONS[/TD]
[TD]VALUE[/TD]
[/TR]
[TR]
[TD]Un[/TD]
[TD]220 – 240V; 50Hz[/TD]
[/TR]
[TR]
[TD]Pmax[/TD]
[TD]16W (240V)[/TD]
[/TR]
[TR]
[TD]In[/TD]
[TD]0,08A[/TD]
[/TR]
[TR]
[TD]R[/TD]
[TD]1230 Ω[/TD]
[/TR]
[TR]
[TD]Isol. Class[/TD]
[TD]F, thermal protected[/TD]
[/TR]
[/TABLE]
[TABLE]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 1″]
[TR]
[TD]MAIN HEATER[/TD]
[TD] [/TD]
[/TR]
[TR]
[TD]SPECIFICATIONS[/TD]
[TD]VALUE[/TD]
[/TR]
[TR]
[TD]Un[/TD]
[TD]220-240V; 50Hz[/TD]
[/TR]
[TR]
[TD]Pn[/TD]
[TD] [/TD]
[/TR]
[TR]
[TD]Pmax[/TD]
[TD] [/TD]
[/TR]
[TR]
[TD]Isol. Class[/TD]
[TD] [/TD]
[/TR]
[/TABLE]
[TABLE]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 1″]
[TR]
[TD]STEAM GENERATOR HEATER[/TD]
[TD] [/TD]
[/TR]
[TR]
[TD]SPECIFICATIONS[/TD]
[TD]VALUE[/TD]
[/TR]
[TR]
[TD]Un[/TD]
[TD]220-240V; 50Hz[/TD]
[/TR]
[TR]
[TD]Pn[/TD]
[TD]1300W[/TD]
[/TR]
[TR]
[TD]Pmax[/TD]
[TD]1500W (240V)[/TD]
[/TR]
[TR]
[TD]R[/TD]
[TD]~43 Ω[/TD]
[/TR]
[TR]
[TD]Isol. Class[/TD]
[TD]2 thermal fuse[/TD]
[/TR]
[/TABLE]
[TABLE]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 1″]
[TR]
[TD]Drum light LED[/TD]
[TD] [/TD]
[/TR]
[TR]
[TD]Istart[/TD]
[TD]30 mA[/TD]
[/TR]
[TR]
[TD]Un[/TD]
[TD]12V[/TD]
[/TR]
[TR]
[TD]Pmax[/TD]
[TD]1W[/TD]
[/TR]
[/TABLE]
[TABLE]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[TR]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR]
[TD] [TABLE=”border: 1″]
[TR]
[TD]FAN A[/TD]
[TD] [/TD]
[/TR]
[TR]
[TD]SPECIFICATIONS[/TD]
[TD]VALUE[/TD]
[/TR]
[TR]
[TD]Un[/TD]
[TD]220-240 VAC[/TD]
[/TR]
[TR]
[TD]Frequency[/TD]
[TD]50/60 Hz[/TD]
[/TR]
[TR]
[TD]I[/TD]
[TD]0.09/0.08 A[/TD]
[/TR]
[TR]
[TD]P[/TD]
[TD]21/18 W[/TD]
[/TR]
[TR]
[TD]rpm[/TD]
[TD]2600/3000 RPM[/TD]
[/TR]
[TR]
[TD]Noise[/TD]
[TD]56/60 dBA[/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[/TABLE]November 20, 2019 at 8:59 pm #464724cornwell40
ParticipantCheers Ken,
November 20, 2019 at 9:20 pm #464725rickard
Participant[TABLE=”class: dxgvTable, cellpadding: 0, cellspacing: 0, width: 100{e5d1b7155a01ef1f3b9c9968eaba33524ee81600d00d4be2b4d93ac2e58cec2d}”]
[TR]
[TD=”class: dxgvHeader”] [TABLE=”cellpadding: 0, cellspacing: 0, width: 100{e5d1b7155a01ef1f3b9c9968eaba33524ee81600d00d4be2b4d93ac2e58cec2d}”]
[TR]
[TD]Error code[/TD]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[TD=”class: dxgvHeader”] [TABLE=”cellpadding: 0, cellspacing: 0, width: 100{e5d1b7155a01ef1f3b9c9968eaba33524ee81600d00d4be2b4d93ac2e58cec2d}”]
[TR]
[TD]Problem[/TD]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[TD=”class: dxgvHeader”] [TABLE=”cellpadding: 0, cellspacing: 0, width: 100{e5d1b7155a01ef1f3b9c9968eaba33524ee81600d00d4be2b4d93ac2e58cec2d}”]
[TR]
[TD]Cause or remedy[/TD]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[TD=”class: dxgvHeader”] [TABLE=”cellpadding: 0, cellspacing: 0, width: 100{e5d1b7155a01ef1f3b9c9968eaba33524ee81600d00d4be2b4d93ac2e58cec2d}”]
[TR]
[TD]Process (service technician)[/TD]
[TD] [/TD]
[/TR]
[/TABLE]
[/TD]
[/TR]
[TR=”class: dxgvDataRow”]
[TD=”class: dx-wrap dxgv”]F1[/TD]
[TD=”class: dx-wrap dxgv”]F1 on display.[/TD]
[TD=”class: dx-wrap dxgv”]• Open clamps/short circuit of the temperature sensor.
• An error occurs if the connection between the control unit and the temperature sensor is interrupted or a short circuit between the temperature sensors. The program is stopped immediately.[/TD]
[TD=”class: dx-wrap dxgv”]• Open clamps/short circuit of the temperature sensor.
• Connectors, connection to NTC sensor.
• NTC sensor.[/TD]
[/TR]
[TR=”class: dxgvDataRow”]
[TD=”class: dx-wrap dxgv”]F4[/TD]
[TD=”class: dx-wrap dxgv”]F4 on display.[/TD]
[TD=”class: dx-wrap dxgv”]• Clogged filter, blocked air flow. An error occurs if permitted temperature of heat pump is exceeded.
# Clean filters.[/TD]
[TD=”class: dx-wrap dxgv”]• Cleaning the filters.
• Check the NTC.[/TD]
[/TR]
[TR=”class: dxgvDataRow”]
[TD=”class: dx-wrap dxgv”]F0[/TD]
[TD=”class: dx-wrap dxgv”]F0 on display.[/TD]
[TD=”class: dx-wrap dxgv”]
• Error of the processor.
# Restart the machine.[/TD]
[TD=”class: dx-wrap dxgv”]• Control unit. [/TD]
[/TR]
[TR=”class: dxgvDataRow dxgvLVR”]
[TD=”class: dx-wrap dxgv”]F3[/TD]
[TD=”class: dx-wrap dxgv”]F3 on display.[/TD]
[TD=”class: dx-wrap dxgv”]
• Pumping error.
# Full condensate container.
# Hose clogged.[/TD]
[/TR]
[/TABLE]November 22, 2019 at 12:03 am #464726cornwell40
ParticipantContainer empty but does give me an idea 🙂
Many thanks -
AuthorPosts
- You must be logged in to reply to this topic.
